なぜHKSは内燃機関の先進技術をいまも開発するのか? 「人とくるまのテクノロジー展 2023 YOKOHAMA」で実物を見てきました

投稿日:

TEXT: 原田 了(HARADA Ryo)  PHOTO: 原田 了

HKSが目指す内燃機関の高効率化

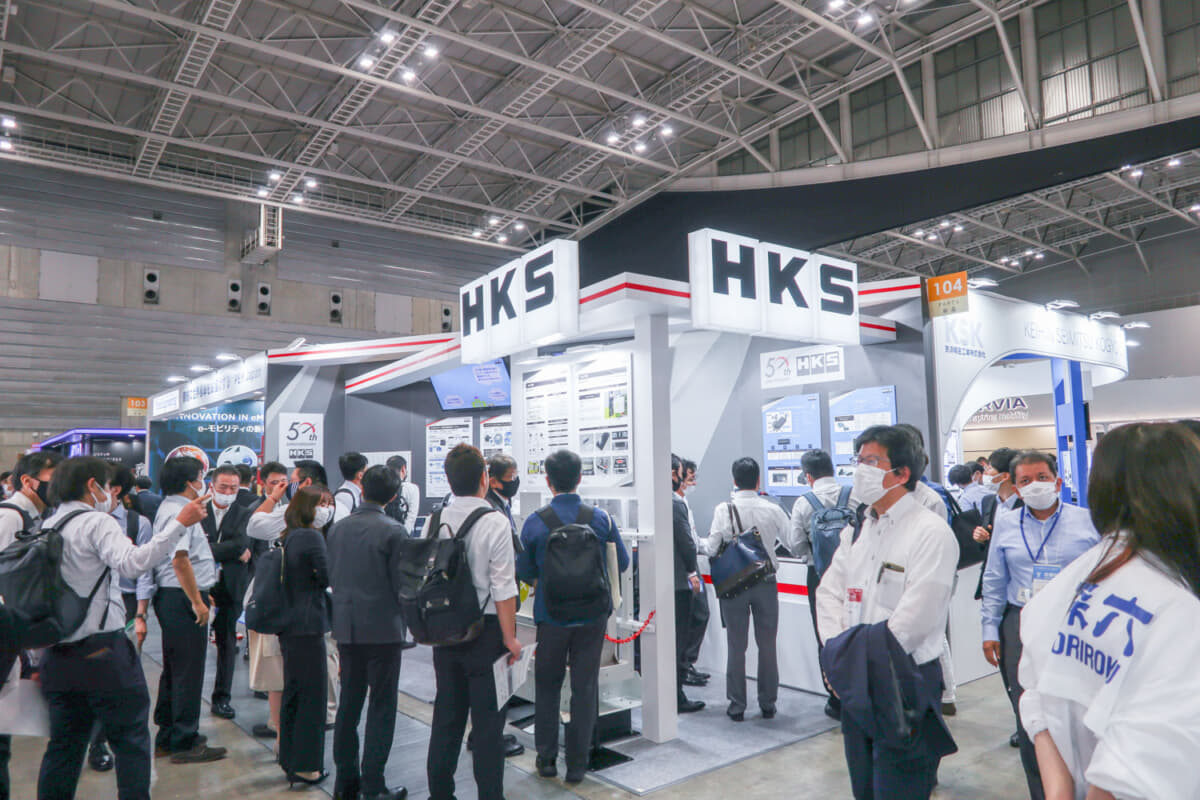

2023年5月24日(水)から26日(金)まで開催の「人とくるまのテクノロジー展 2023 YOKOHAMA」には、自動車メーカーから、パーツメーカー、素材メーカー、そして工作機メーカーまで、クルマ関連のさまざまな企業が出展していました。そんな中で注目されたブースをいくつか紹介します。まず最初は、チューニングのスペシャリストとして知られるHKSです。

3Dカムシャフトとプレチャンバーが今回の目玉

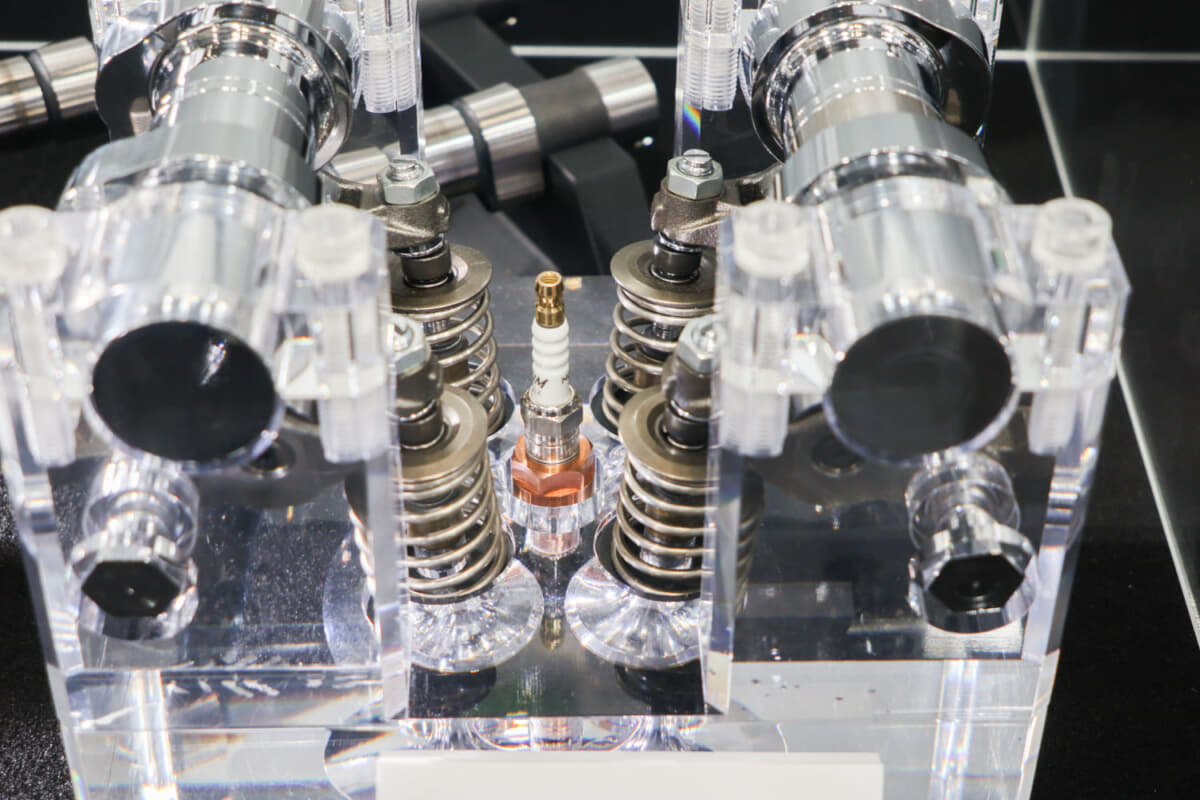

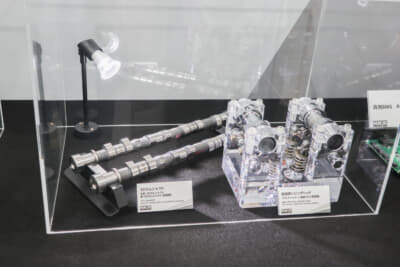

静岡県の富士宮市に本拠を構えるエッチ・ケー・エス(HKS)は、ターボチャージャーを筆頭にマフラーやサスペンションなど、さまざまなチューニングパーツを製造販売するスペシャリストです。そんなHKSが今回の「人とくるまのテクノロジー展 2023 YOKOHAMA」に出展した大きな目玉が、内燃機関の先進技術開発。具体的なアイテムは、放射状のラジアルバルブを可能にした3Dカムシャフトとプレチャンバーのふたつ。

燃焼室を半球型にすることで燃焼効率が良くなる、とはイメージしやすい理論ですが、ツインカムの気筒当たり4バルブという動弁レイアウトとしても、例えば直列6気筒なら12本ずつのインレットバルブとエキゾーストバルブは一列に並ぶのが一般的でした。

これをラジアル配置に置き換えると、吸排気バルブの傘と旧排気口そのもののサイズを大きくとることができることは容易に理解できますが、それを実現するのはなかなかハードルが高くなります。通常のカムでは、カム軸に対してバルブステムを直角に位置取りするのが、バルブ駆動の効率的にはベストなレイアウトとなります。

3Dカムシャフト

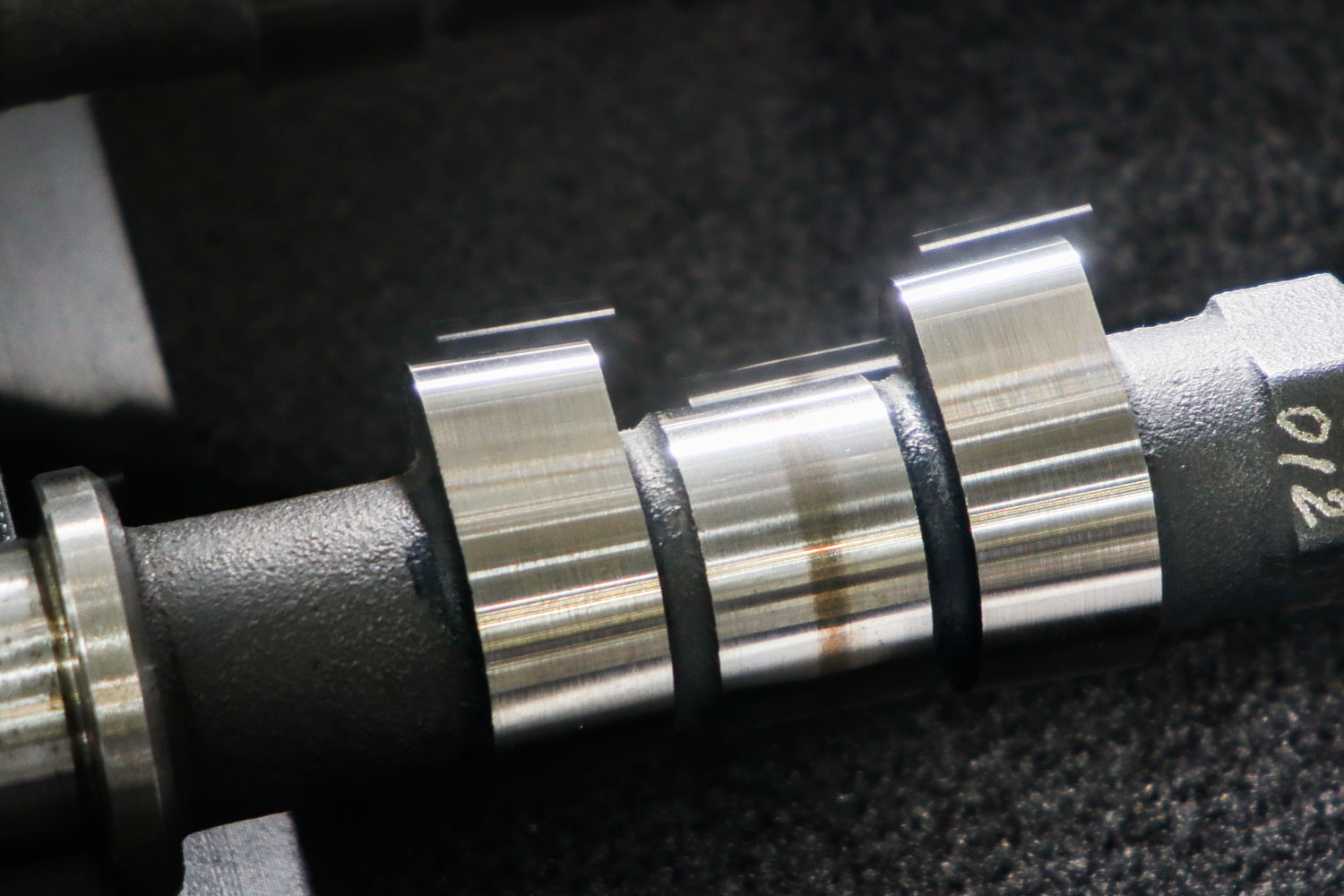

しかし、燃焼という視点から見ると、バルブはラジアル配置とした方が効率的です。そこで考えられたのが3Dカムシャフトでした。言葉で表すだけでは分かりにくいのですが、カムの摺動面をカム軸と並行ではなく、カム軸と角度をつけて円錐状とすることでバルブステムを傾けることが(バルブ駆動の効率を下げることなく)可能になってくるわけです。

そのためにはカムの研磨がとても難しくなるのですが、HKSが使用しているEMAG社製のカム研削機は5軸研削が可能なことから、一般的なカム研削機では不可能だった3Dカムプロフィールの製作が実現しました。
